Slöngur, barkar ofl.

Brunaslöngur, sogbarkar og slöngubúnaður

Mandals framleiðir margar gerðir af slöngum til mismunandi nota. Þær gerðir sem við nefnum hér eru þær gerðir sem við erum venjulega með á lager hjá okkur. Framleiðsla þeirra er vel á annan tug af gerðum og þeir framleiða einnig vefstóla til slönguvefnaðar.

Hér er tafla sem sýnir þrýstingstap í slöngum.

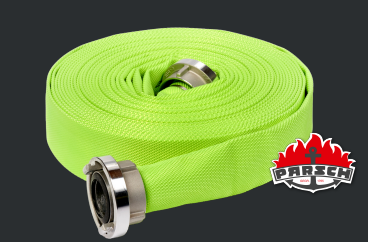

Guardman slöngur í ýmsum litum
Guardman brunaslöngur í ýmsum litum. Áður nefndar Armtex.

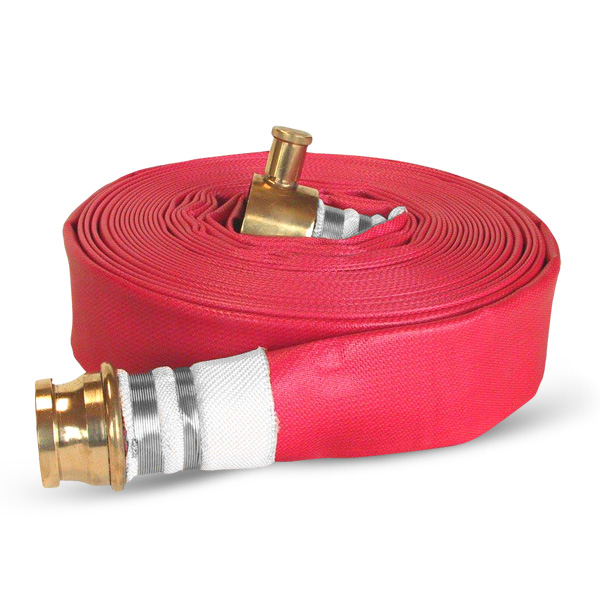

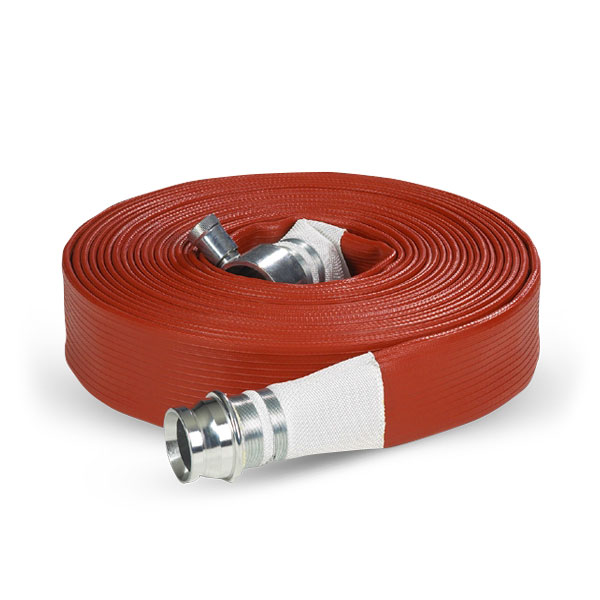

Guardman (áður nefndar Armtex) rauðar brunaslöngur eru brunaslöngur úr gerfiefnum og afsprengi margra ára þróunar í framleiðslu á brunaslöngum. Guardman brunaslangan er framleidd í heilu lagi þar sem nítríl gúmmíi er þrýst í gegnum hringofinn vefnaðinn. Þetta gefur efnunum góða viðloðun þ.e. innara og ytra lags gúmmísins og vefnaðsins. Eftir vúlkaniseríngu fara slöngurnar í þrýstiþolprófun og framleiðslueftirlit áður en þær eru sendar til ýmissa landa. Gæði Guardman brunaslangna eru viðurkennd um allan heim og hefur slangan náð þeirri sérstöðu að vera nefnd brunaslanga nútíða og framtíðar. Guardman er mjög sterk brunaslanga og á langan líftíma við erfiðar aðstæður. Hér á landi eru enn í notkun hjá slökkviliðum brunaslöngur af þessari gerð frá árinu 1962.
Guardman brunaslangan er gerð til að vinna með við nánast allar aðstæður ekki aðeins sem brunaslanga en líka fyrir flutning á ýmsum vökvum, um borð í bátum og skipum, á úthafinu, iðnaði og landbúnaði. Guardman hefur flestar viðurkenningar eins og m.a. Siglingastofnunar, Norsk Veritas, Loyds ofl. Prófaðar samkvæmt eftirfarandi stöðlum NS 4016 – 4018, SS 2840, DIN 14811, NEN 2242, BS 6391 type 3

Innra þvermál		Þyngd pr. m.	Sprengi- þrýstingur	Þvermál 25 m. slöngu m/tengju	Lengdir fáanlegar í öllum stærðum
Tommur	mm	Þyngd pr. m.	Sprengi- þrýstingur	Þvermál 25 m. slöngu m/tengju	Lengdir fáanlegar í öllum stærðum
1	25,4 + 1,6	275 g	7,0 MPa	45 sm	15, 20, 25 eða 30 m Hægt að fá lengdir upp í allt að 200 m. Hitaþol frá 70°C til -30°C. Hitaþol í stuttan tíma 100°C
1 ½”	38,0 + 1,6	300 g	5,5 MPa	45 sm
-	42 mm + 1,6	310 g	5,0 MPa	45 sm
1 ¾”	45,0 + 1,6	360 g	4,5 MPa	45 sm
2	51,0 + 2,0	380 g	4,5 MPa	45 sm
2 ½”	65,0+2,0	530 g	4,5 MPa	45 sm
3	76,0 + 2,0	700 g	4,0 MPa	45 sm
3 ½”	90,0 + 2,0	1000 g	4,0 MPa	45 sm
4	102,0 + 2,5	1050 g	3,5 MPa	48 sm
6	150,0 + 3,0	1700 g	3,6 Mpa	50 sm

1 Mpa = 10 Bar Vinnuþrýstingur = 1/3 af sprengiþrýstingi.

Getex slöngur

Getex hvítar brunaslöngur eru úr gerfiefnum ofnar úr sterkum polyester þræði og eru að innan húðaðar með EPDM gerfigúmmíi. Getex brunaslöngur hafa viðnám gegn ýmsum efnum, ozoni, vatnsrofi ofl. og eru meðfærilegar við allar loftslagsaðstæður, -40°C til +90°C og eru sérstaklega mjúkar. Getex er mjög sterk brunaslanga og á langan líftíma við erfiðar aðstæður. Við erum með þessa gerð í 15, 20, 25, 30 og 60 m. lengdum.

Innra þvermál		Sprengiþrýstingur bar	Þyngd gr/m
Tommur	mm	Sprengiþrýstingur bar	Þyngd gr/m
1 “	25 + 1,6	70	120
1 ½”	38 + 1,6	60	180
2 “	51 + 2,0	50	270
2 ½”	65 + 2,0	45	320
3”	76 + 2,0	45	400
4”	102 + 2,0	35	650
Vinnuþrýstingur = 1/3 af sprengiþrýstingi

Martex slöngur fyrir m.a. skip og báta
Martex slöngur

Martex hvítar brunaslöngur eru úr gerfiefnum ofnar úr sterkum polyester þræði og eru að innan húðaðar með EPDM gerfigúmmíi. Martex brunaslöngur eru meðfærilegar við allar loftslagsaðstæður, -40°C til +90°C og eru sérstaklega mjúkar. Martex brunaslöngur eru í samræmi við norska staðla NS 4016 – 4018 og BS 6391 type 1. Eins eru þær viðurkenndar af Det Norske Veritas, Norwegian Maritime Directorate Noregi, National Maritime Administration Svíþjóð, Danish Maritime Authority Danmörku, Department of Transport Maritime Directorate Englandi, Maritime Register of Shipping Fyrrum Sovétríkjum, Bureau Veritas Frakklandi, Marine Directorate Bretlandi og Lloyd’s Register of Shipping Bretlandi. Slöngurnar hafa ennfremur EU Wheel-Mark viðurkenningu.

Innra þvermál		Sprengiþrýstingur	Þyngd pr. m
Tommur	mm	Sprengiþrýstingur	Þyngd pr. m
1 ½”	38 + 1,6	70 kg/cm²	210 g
1 3/4”	45 + 1,6	65 kg/cm²	250 g
2”	51 + 2,0	50 kg/cm²	290g
2 ½”	65 + 2,0	50 kg/cm²	380 g
kg/cm² = Bar Vinnuþrýstingur = 1/3 af sprengiþrýstingi

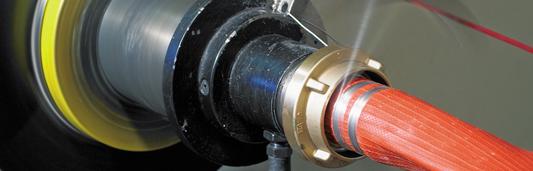

VIÐ VÍRBINDUM STORZ TENGI Á SLÖNGUR OG Á BARKA SETJUM VIÐ KLEMMUR EÐA KLEMMUVÍRUM. Við slönguvírun lóðum við enda. Á barka setjum við einnig Sikaflex kítti til þéttingar.

Mantex háþrýstislöngur fyrir loft og vatn
Mantex háþrýstislöngur

Mandals Mantex háþrýstislöngur eru gerðar úr PVC gerfivefnaði sem er þakinn olíuvörðu gúmmíi sem þrýst er inn í vefnaðinn með sérstakri aðferð. Mandals Mantex háþrýstislöngur eru léttar, mjúkar og flatar slöngur. Slöngurnar henta sérstaklega vel við mikla notkun, erfiðar aðstæður, hafa langan líftíma, auðvelt að flytja og koma fyrir (rúlla út). Í slöngunni er lágmarks viðnám og hentar einstaklega vel við að flytja mikið þrýstiloftsmagn yfir langar vegalengdir. Mandals Mantex hefur mikið viðnám gagnvart olíum, mörgum efnum og einstök í heitu loftslagi og eins við kaldar aðstæður (-30⁰C til 70°C). Mandals Mantex fæst í 30 og 60 m lengdum og hægt að fá í lengdum allt að 200 m.

Tommur	mm	Þyngd g/m	Sprengiþrýstingur bar
¾	20 + 1,6	210	100
1	25,4 + 1,6	275	100
1 ½	38 + 1,6	390	70
2	51 + 2,0	525	60
2 (9MPa)	51 + 2,0	650	90
2 ½	65 + 2,0	750	50
3	76 +2,0	950	50
Vinnuþrýstingur = 1/3 af sprengiþrýstingi

Ningbo brunaslöngur

Við eigum samstarf við fyrirtæki sem framleiðir brunaslöngur eins og þær sem við höfum flutt inn í áratugi frá Evrópu. Hráefnið þ.e gúmmíið í slöngurnar er frá Noregi og vefstólar sen slöngurnar eru ofnar í einnig. Og verðið er í kringum 30 til 60% lægra en við eigum við að búast.

Slöngurnar koma tilbúnar með ásettum víruðum Storz A, B eða C Din tengjum í stærðunum C52 og B75 og A110. Slöngurnar fást í stærðunum 1 1/2", 1 3/4" (45mm), 2", 2 1/2", 3" og 4".

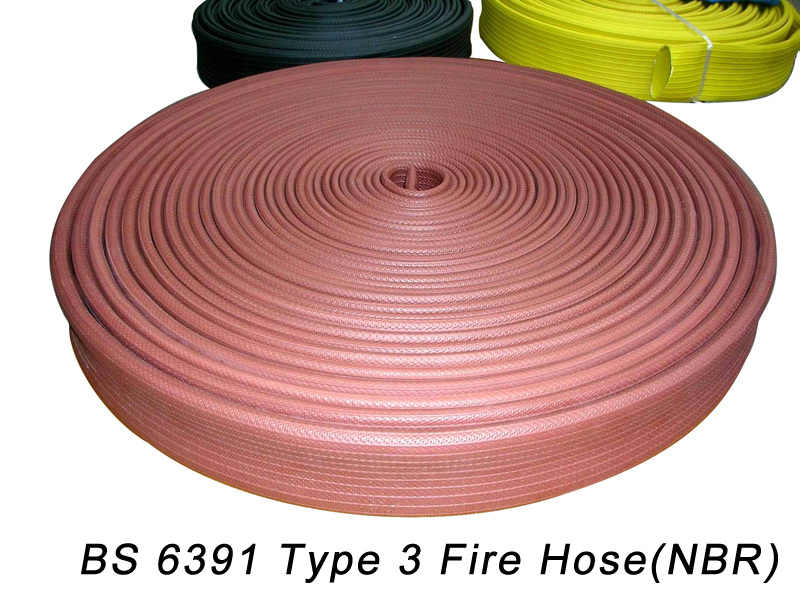

Ningbo. Rauðar gúmmíhúðaðar að utan og innan. Slöngurnar eru í 20 m. rúllum með ávíruðum Storz tengjum í Din staðli. Uppfylla BS6931 Type 3 staðalinn. Slöngurnar eru polyester ofnar og nítrílgúmmílagðar að utan og innan með sérstakri aðfer þar sem gúmmíinu er þrýst í gegnum vefnaðinn.

Innra þvermál		Sprengiþrýstingur bar	Þyngd gr/m
Tommur	mm	Sprengiþrýstingur bar	Þyngd gr/m
1 ½”	38 + 2,0	48	180
1 ¾”	45 + 2,0	48	210
2 “	51 + 2,0	48	270
2 ½”	65 + 2,0	48	320
3”	75 + 2,0	48	400
4”	100 + 2,0	48	650
Vinnuþrýstingur = 1/3 af sprengiþrýstingi eða 16 bar

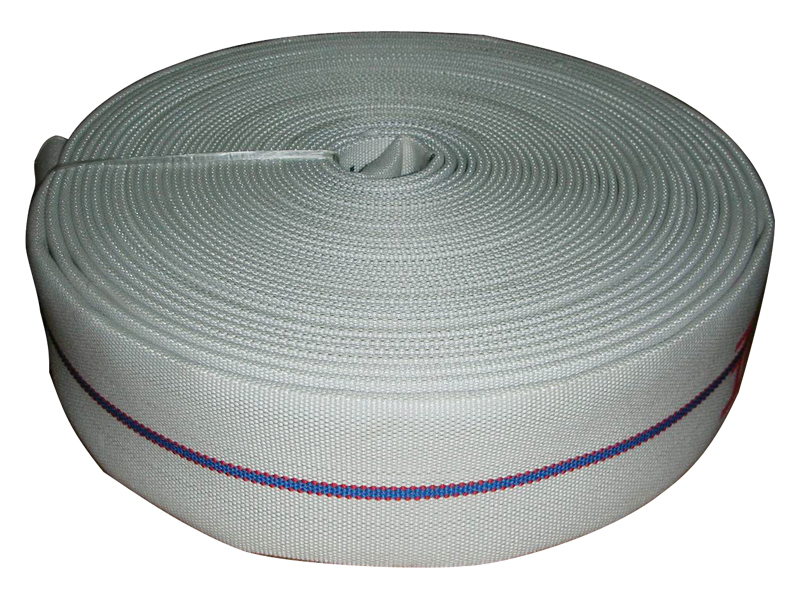

Ningbo. Ofnar hvítar með gúmmíhúð að innan. Slöngurnar eru polyesterofnar og síðan gúmmíhúðaðar að innan með nítrílgúmmíi. Slöngurnar eru í 20 m. rúllum með áfestum víruðum Storz tengjum í Din staðli. UL listaðar.

Innra þvermál		Sprengiþrýstingur bar	Þyngd gr/m
Tommur	mm	Sprengiþrýstingur bar	Þyngd gr/m
1 ½”	38 + 2,0	48	180
2 “	50 + 2,0	48	270
2 ½”	65 + 2,0	48	320
3”	76 + 2,0	48	400
4”	102 + 2,0	48	650
Vinnuþrýstingur = 1/3 af sprengiþrýstingi

Goodyear og Rosenbauer háþrýstislöngur. Nokkrar gerðir fyrir háþrýstikefli.

Mynd vantar

315510	3/4"	Háþrýstislanga 70 bar	60 m.
315512	1"	Háþrýstislanga 70 bar	30 m.

Háþrýstislöngur. Samkvæmt DIN 20021 hlutil 2 EN 854 2TE, styrktar að innan og utan úr gæðamiklu gerfigúmmíi. Yfirborð sérstaklega hált. Slöngurnar eru gerðar fyrir 45 bar vinnuþrýsting.

Mynd vantar

Innanmál (mm)	Lengd (m)	Þyngd (Kg)
19	50	27
19	60	32,4
19	80	43,2
G¾ x G¾ A		0,5
G 1 x G 1 A		0,5

Storz slöngur. Samkvæmt DIN EN 1947 staðli, styrktar með Rayonhúðun, svartar. Storz hraðtengi af sérstakri gerð sem annað hvort er þrykkt á slönguna eða skrúfaðar. Storz DIN 14330.

Slanga

Innanmál (mm)	Stærð tengi	Lengd (m)	Þyngd (Kg)
25	2 x C	50	40
28	2 x C	30	31,3
32	2 x C	30	35

Slönguviðgerðarefni. Bæði fyrir ofnar slöngur og nitrílgúmmíslöngur.

315005	GUARDMAN Viðgerðarsett á nítril gúmmíslöngur, bætur, lím o.fl.
315006	GUARDMAN Lím.

Storz sogbarkar. Úr gúmmíi með vírstyrkingu og eru tengin fest með vírböndum. Vandaðir og endingargóðir barkar.

Gúmmíbarki

Innanmál (mm)	Stærð tengi	Lengd (mm)	Þyngd (Kg)	Athugasemdir
52	2 x C	1580	3,05
52	2 x C	1600	4,85
52	2 x C	3080	5,65
65	2 x 65	2000	6
75	2 x B	1585	5,3
75	2 x B	1985	6,8
75	2 x B	2485	7
110	2 x A	1600	11
110	2 x A	1600	11,2	Með handföngum
110	2 x A	2000	13
110	2 x A	2500	13,6
110	2 x A	2500	14,7	Með handföngum
110	2 x A	3000	17
110	2 x A	4000	20
125	2 x 125	1600	11,5
125	2 x 125	2000	15
125	2 x 125	2000	15,5	Með handföngum
125	2 x 125	2500	19,8

Bindiáhöld. Á barka. Með vírbandi. Einnig sérstakar klemmur. Mjög auðveld ásetning.

Mynd vantar

350710	AWG Þvinga fyrir barkavírband
350715	AWG Barkavírband 3/4" eða 5/8"
350720	AWG Klemmur á 3/4" eða 5/8" vírband (100 stk)

Bindiáhöld. Á slöngur og barka. Með vír eða vírbandi. Mjög auðveld ásetning.
Bindiáhöld fyrir slöngur	Vírvafningar

350601/5	Þvinga og vírbindir
350613	Bindiví 1.8 mm, 70 m. rúlla fyrir löng slöngutengi
350612	Bindivír 1.4 mm, 125 m. rúlla fyrir stutt slöngutengi

Klemmur. Sérstakar sexkant skrúfaðar klemmur á barkatengi fyrir barka. Mjög auðveldar í notkun.

Mynd vantar

350730

Klemmur 2" - 4 1/2"

Slönguleggir. Leggir til að skeyta saman slöngur sem skorist hafa.

Slönguleggur

Leggur D 1"

Leggur C 2"

Leggur B 3"

Lekastopp. Stöðvar leka í gegnum smærri göt á slöngum. Smellt yfir slönguna.

Lekastopp

C-lekastopp fyrir 1 1/2" slöngu

C-lekastopp fyrir 2" slöngu

B-lekastopp fyrir 2 1/2" slöngu

B-lekastopp fyrir 3" slöngu

A-lekastopp fyrir 4 1/2" slöngu

Slönguþvottavél. Þvær slöngur upp í 3" að þvermáli án bursta. Tvær dísur þvo svo slönguna samtímis. Dísurnar eru stilltar þannig að þær reka slöngurna áfram. Aðeins er þörf á venjulegum vatnsþrýsting. Vatnsþörf 240 til 295 l/mín. við 4 til 6 bar. C52 eða 65 mm tengi inn.

Slönguþvottavél
